روتس بلوئر
روتس بلوئر یکی از تجهیزات کلیدی در فرآیندهای صنعتی انتقال هوا و گاز با حجم بالا و فشار کم تا متوسط محسوب می‌شود. فیتکو با تکیه بر دانش فنی و تجربه گسترده در حوزه تأمین تجهیزات صنعتی، امکان ارائه انواع روتس بلوور متناسب با شرایط عملیاتی مختلف را فراهم کرده است. این تجهیزات با عملکرد پایدار، نگهداری آسان و قابلیت سفارشی‌سازی، انتخابی مطمئن برای کاربردهای صنایع نفت، گاز، فولاد، سیمان و تصفیه‌خانه‌ها هستند.

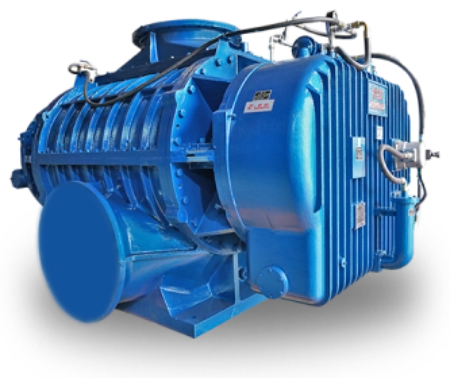

روتس بلوئر سایز بزرگ ZR
بلوئرهای سری ZR با بهره‌گیری از تجربه گسترده در تولید و ترکیب فناوری پیشرفته مدل‌های RR و L، طراحی شده‌اند. در این تجهیزات از پروفیل خاصی برای طراحی پره‌ها استفاده شده است که به افزایش راندمان و کاهش مصرف انرژی منجر می‌شود.
مشخصات عملکرد:
دبی حجمی: از ۳۱۷.۹ تا ۱۲۵۸ متر مکعب بر دقیقه
افزایش فشار: از ۹.۸ تا ۹۸ کیلوپاسکال
کاربردها:
مناسب برای انتقال جریان‌های بزرگ هوا یا گاز در صنایع نیروگاهی، نفت و پتروشیمی، شیمیایی، فولاد، سیمان و جداسازی هوا (Air Separation)

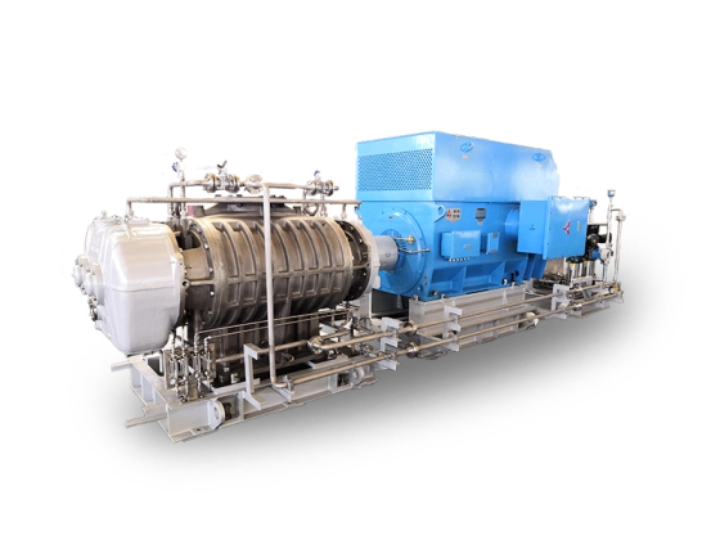

روتس بلوئر گازهای خاص
بلوئرهای سری RR از نوع روتس، با استفاده از فناوری پیشرفته شرکت Takio KIKAI INDUSTRIES CO., LTD ژاپن طراحی و تولید شده‌اند. این تجهیزات برای انتقال گازهای خاص و حساس در شرایط صنعتی ویژه توسعه یافته‌اند و از طراحی سفارشی و اجزای مقاوم در برابر خوردگی برخوردارند.
کاربردها:
بلوئرهای گاز خاص سری RR به‌صورت تخصصی برای انتقال انواع گازهای صنعتی و خورنده در شرایط عملیاتی حساس مورد استفاده قرار می‌گیرند. این تجهیزات به‌ویژه در صنایع زیر کاربرد دارند:
نفت و پتروشیمی
صنایع شیمیایی
جداسازی گاز
تولید گازهای صنعتی
فرآیندهای خاص در متالورژی و نیروگاه‌ها

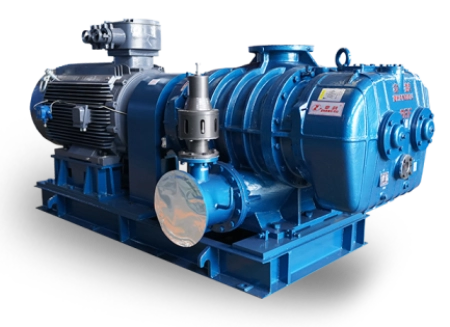

روتس بلوئر RR
بلوئر و وکیوم پمپ روتس RR با بهره‌گیری از فناوری ژاپنی، در مدل‌های متنوعی از جمله نوع فشار مثبت، وکیوم، خشک و مرطوب عرضه می‌شود. در ساختار این تجهیز، از بلبرینگ‌های دقیق ساخت ژاپن با حداقل فاصله بین قطعات استفاده شده که موقعیت محوری روتورها را با دقت بالا تثبیت می‌کند. روتورهای دوپره از جنس چدن ساخته شده‌اند و در صورت نیاز به ماشین‌کاری با دقت بالا، قابلیت تعویض کامل دارند. سیستم روانکاری پاششی دوگانه، اطمینان از عملکرد یکنواخت را افزایش می‌دهد. همچنین، بسته به نوع گاز مورد انتقال، امکان استفاده از انواع آب‌بندهای لابیرینتی، مکانیکی یا پکینگ نیز فراهم شده است.
مشخصات عملکرد:
- بلوئرهای تک‌مرحله: دبی 0.95 تا 452 مترمکعب بر دقیقه، فشار 9.8 تا 98 کیلوپاسکال
- وکیوم پمپ‌های تک‌مرحله: دبی 0.51 تا 452 مترمکعب بر دقیقه، خلأ -9.8 تا -49 کیلوپاسکال
- وکیوم پمپ‌های مرطوب تک‌مرحله: دبی 0.57 تا 456 مترمکعب بر دقیقه، خلأ -13.3 تا -53.3 کیلوپاسکال

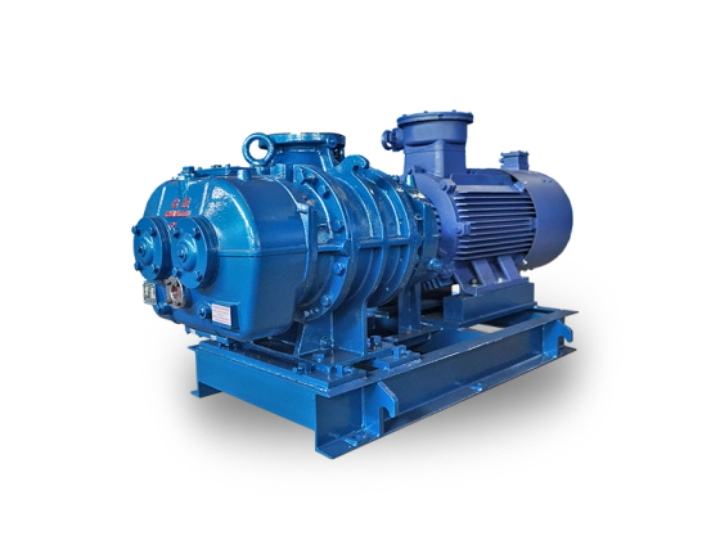

روتس بلوئر 3H
بلوئرهای سری 3H بر پایه طراحی بلوئرهای RR توسعه یافته‌اند و از روتور سه‌پره (Tri-lobe) با راندمان بالا بهره می‌برند. این سری از بلوئرها با استفاده از پروفیل ویژه در طراحی پروانه و بدنه، به فناوری اختصاصی کاهش نویز مجهز شده‌اند که سطح صدای تولیدی را به شکل چشمگیری کاهش می‌دهد. استفاده از بالانس دینامیکی دقیق در اجزای دوار، باعث کاهش لرزش و افزایش پایداری عملکرد می‌شود. روتور سه‌پره با طراحی بهینه، موجب افزایش راندمان کاری در شرایط بهره‌برداری صنعتی می‌گردد.
مشخصات عملکردی:
دبی: 4.16 تا 232 مترمکعب بر دقیقه
فشار: 9.8 تا 98 کیلوپاسکال
کاربردها:
قابل استفاده در صنایع نیرو، نفت، پتروشیمی، متالورژی، سیمان، آبزی‌پروری، تصفیه فاضلاب، انتقال نیوماتیکی و سایر کاربردهای صنعتی متنوع

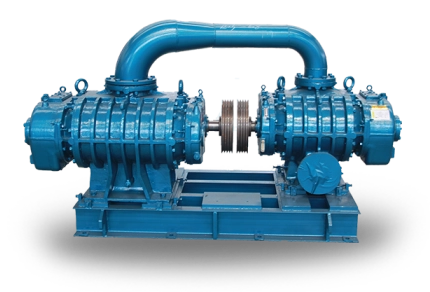

روتس بلوئر دو مرحله‌ای TRR
برای دستیابی به عملکرد بالاتر در برخی کاربردها، دو بلوئر به‌صورت سری به یکدیگر متصل می‌شوند. این ساختار به‌عنوان بلوئر دو مرحله‌ای یا وکیوم پمپ دو مرحله‌ای شناخته می‌شود که بسته به نوع استفاده، برای افزایش فشار یا ایجاد خلأ به کار می‌رود.
مشخصات عملکردی:
بلوئر روتس دو مرحله‌ای:
دبی: 0.63 تا 1258 مترمکعب بر دقیقه
فشار: 98 تا 196 کیلوپاسکال- وکیوم پمپ مرطوب دو مرحله‌ای:
دبی: 1.21 تا 1250 مترمکعب بر دقیقه
خلأ: 53.3- تا 80- کیلوپاسکال
روتس بلوئر چیست؟
روتس بلوئر نوعی بلوئر جابجایی مثبت چرخشی است که با به‌دام انداختن حجم ثابتی از هوا یا گاز و جابجایی آن در برابر فشار سیستم، فرآیند انتقال را انجام می‌دهد.
کاربردها:
تأمین هوا برای انتقال نیوماتیکی، هوادهی، شست‌وشوی معکوس فیلترها، احتراق، بازیابی گوگرد و ایجاد خلأ (در صورت عملکرد معکوس)
-
نوع جریان: حجم ثابت، فشار متغیر
-
روش تراکم: تراکم خارجی (فاقد تراکم داخلی)

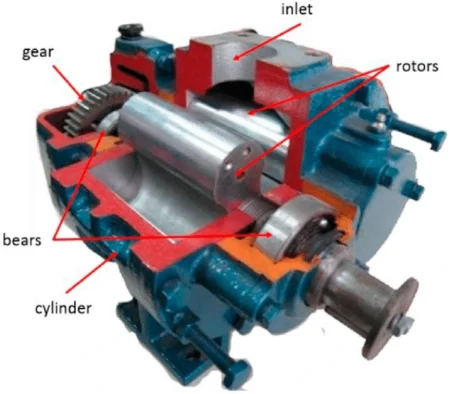

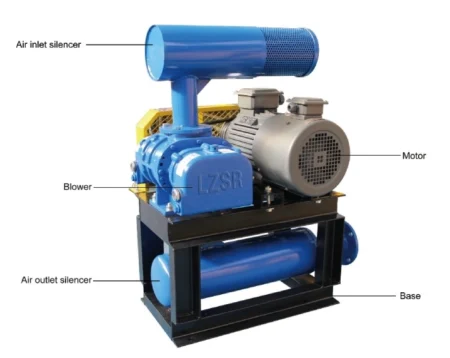

اصول عملکرد مکانیکی روتس بلوئر
اجزای اصلی:
-
روتورهای دو یا سه‌پره
-
بدنه و درپوش‌های انتهایی
-
چرخ‌دنده‌های تایمینگ (خارج از ناحیه گاز)
-
دهانه‌های ورودی و خروجی
-
یاتاقان‌ها
نحوه عملکرد:
روتورها بدون تماس با یکدیگر و در جهت خلاف هم دوران می‌کنند. هوا یا گاز از طریق دهانه ورودی وارد شده و بین روتور و بدنه به دام می‌افتد. با چرخش روتورها، این حجم ثابت به سمت دهانه خروجی هدایت می‌شود. در خروجی، گاز جدید جایگزین گاز منتقل‌شده می‌گردد.
در روتس بلوئر، تراکم داخلی اتفاق نمی‌افتد؛ بلکه فشار برگشتی سیستم موجب فشرده‌سازی می‌شود که این فرآیند به عنوان تراکم خارجی شناخته می‌شود.

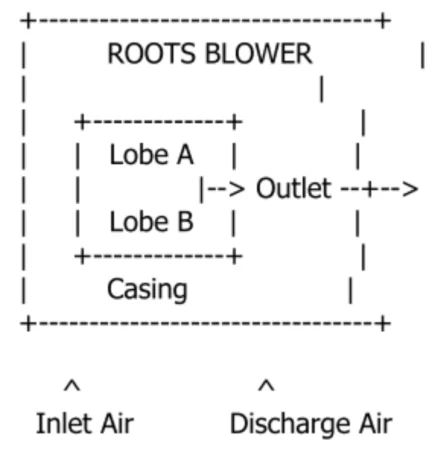

نمودار شماتیک روتس بلوئر

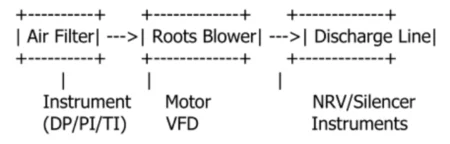

نمودار جریان فرآیندی روتس بلوئر
