ویبراتور و درایو ارتعاشی
تامین انواع ویبراتور و درایو ارتعاشی در فیتکو
سیستم‌های ارتعاشی، از جمله مهم‌ترین آن‌ها یعنی سرند ارتعاشی و دستگاه فیدر، بر اساس تحریک توسط محرک‌هایی از انواع مختلف به ارتعاش در می‌آیند و وظایف مهمی چون دانه‌بندی، سرند، تغذیه موارد با دوز مشخص و ... را در فرآیندهای صنعتی به انجام میرسانند.
از جمله مهم‌ترین محرک‌های سیستم‌های ارتعاشی عبارتند از:
- محرک‌های مغناطیس
- موتورهای آنبالانس
- اکسایترهای مکانیکی
در ادامه کالاهای تامین شده توسط فیتکو در این حوزه معرفی می‌شوند.
همکاری با شرکت italvibras در تامین ویبراتور و درایو ارتعاشی
ItalVibras یک شرکت ایتالیایی با چندین دهه تجربه در زمینه طراحی و ساخت انواع ویبراتورهای الکتریکی است که در حال حاضر در فرانسه، آلمان، اسپانیا و ایالات متحده شعبه دارد. توانایی طراحی و تولید طیف متنوع محصولات، تمرکز بر کیفیت، تجربه انباشته در طول سال‌ها، ایتال‌ویبراس را تبدیل به معیار کیفیت در این صنعت کرده است.
برای پیشنهاد مناسبترین تجهیزات ویبراتور برای هر کاربرد و هر صنعت، توجه به نیازهای فرآیندی، ویژگی مواد، جانمایی نصب و ... ضروری است. انتخاب تجهیز مناسب در فرآیندی متکی بر تجربه تیم متخصصین شرکت مهندسی فکور بین‌الملل تهران، پشتیبانی فنی متخصصان شرکت ایتال‌ویبراس و درک صحیح نیازها و بهره‌گیری از دانش و تجربیات تیم فنی مشتری میسر می‌شود.
درادامه برخی انواع ویبراتورهای ساخت ایتال‌ویبراس به طور کوتاه معرفی شده‌اند. در صورت نیاز به اطلاعات بیشتر از تماس با شرکت فیتکو، دریغ نورزید.
تامین تجهیزات ویبراتور و درایو ارتعاشی با همکاری شرکت Aviteq
فیتکو به عنوان نماینده انحصاری شرکت اویتک، تأمین‌کننده کلیه محصولات این شرکت از جمله ویبراتورهای مغناطیسی آن در ایران است. کارشناسان ما در این زمینه آماده ارائه‌ی هرگونه مشاوره و خدمات پیش از فروش به صنایع گوناگون هستند.
اویتک شاخه‌ای از گروه AEG آلمان که از سال 1939 میلادی تا کنون به طراحی و ساخت تخصصی انواع فیدرهای ارتعاشی و درایوهای مغناطیسی میپرداخته در سال 1998 به “اویتک” تغییر نام داده است.
فیتکو از سال‌ها پیش تعداد قابل از سیستم‌های ارتعاشی این وندور را برای صنایع مختلف تامین کرده است. ویبراتورهای مغناطیسی اویتک در دوزینگ‌های دقیق، انتخابی بسیار مناسب است.
اطلاعات کامل: سوابق تامین فیدر از شرکت Aviteq
ویبراتور مغناطیسی: مناسب برای تجهیزات ارتعاشی
در فیدرهای ارتعاشی و در تجهیزات ارتعاشی دیگر در صنایع مختلف همچون فولادسازی در بخش مواد افزودنی، صنعت شیشه، صنایع غذایی و کارخانههای سیمان، به ویژه هرگاه به دقت بالا در دوزینگ نیاز باشد، ویبراتورهای مغناطیسی گزینهای ایدهآل و انتخابی بهینه هستند.
این ویبراتورهای کمجا در حین کار به آسانی و به طور پیوسته قابل تنظیم بوده و در استفاده‌های پیوسته و عمر مفید طولانی، قابل اتکا هستند و در صورت لزوم برای کار در فضاهای در معرض خطر انفجار با درجۀ حفاظتی مناسب، عرضه می‌شوند.
شرکت فیتکو از سالیان گذشته محصولات مختلف شرکت اویتک، از جمله ویبراتورهای مغناطیسی این برند معتبر اروپایی را به صنایع مختلف ایران عرضه کرده است.
ویبراتور مغناطیسی ساخت شرکت AviteQ
تجهیزات ویبراتور و درایو ارتعاشی: موتور آنبالانس
موتور ویبراتور الکتریکی
موتور آنبالانس (Motor Unbalance) که از آن با نامهایی همچون موتور ویبره، الکترو ویبراتور یا ویبره‌ی بدنه نیز یاد می‌شود، برای کمک به انتقال مواد و ایجاد لرزش و ارتعاش بر سطوح خارجی یا بدنه‌ی مخازن، سیلوها، هاپرها، شوتها، فیدرها، میکسرها و بونکرها نصب می‌شود و همجنین به عنوان سیستم محرکه میزهای ویبره، کانوایرهای ارتعاشی، سرندهای ارتعاشی و... نیز کاربرد دارند. اساس کار ویبراتورهای موتوری استفاده از موتورهایی با شفت‌های دارای وزنه‌های لنگ و خارج از مرکز به صورت نامتعادل یا آنبالانس است.
ویژگی‌ها و مزایا موتور ویبره ساخت ایتال ویبراس
این ویبراتورها در حالتهای 2 قطبی، 4 قطبی، 6 قطبی، 8 قطبی و 12 قطبی ارائه می‌شوند که هر چه تعداد قطب‌های موتور بیشتر شوند، سرعت گردش موتور کاهش یافته ولی گشتاور و نیروی بیشتری در موتور ویبراتور پدید میآید. ویبراتورهای الکتریکی ایتال‌ویبراس برای تضمین عملکرد مستمر و مداوم با راندمان بالا در بیشتر شرایط و محیط‌های صنعتی طراحی شده‌اند و از آن‌ها میتوان در فضاهایی با غبارها و پودرهای بالقوه انفجاری و مشخصا در نواحی مستعد خطر 21 و 22 به طور ایمن استفاده کرد.
انواع ویبراتور ارتعاشی تامین شده توسط فیتکو
Foot mounted electric vibrators
سری‌های متنوع این نوع از ویبراتور تبدیل به محصولاتی مرجع برای تولیدکنندگان ما
شین‌های ارتعاشی در سراسر جهان شده است که در بسیاری از بخش‌های صنعتی کار می‌کنند و مطابق با جدیدترین استانداردهای IEC و EN است. این سری محصولات در مکان‌هایی با درجه حفاظت 21 و 22 قابل استفاده هستند. این سری دستگاه‌ها در انواع MVSI، MVSI-TS، MVSI-ACC، MVSI-E، MVSS، CDX، MVT، MVTX و MICRO تولید می‌شوند که هریک دارای ویژگی‌های متفاوتی از منظر ولتاژ تغذیه، تعداد قطب‌های موتور، فرکانس برق ورودی، نیروی گریز از مرکز، درجه حرارتی محیطی و ... هستند.
برخی از این انواع نیز برای استفاده با مبدل‌های فرکانس PWM پیشنهاد می‌شوند. همچنین بعضی انواع، از جمله سری MVSI-ACC برای تولیدکنندگان ماشین‌های ارتعاشی بزرگ که به مقادیر نیروی گریز از مرکز بسیار بالایی نیاز دارند مفید است. با دو موتور کوپل شده از این سری میتوان به نیروی گریز از مرکزی تا 61000 کیلوگرم (600 کیلونیوتن) دست یافت.
ویبراتورهای سری MVSS که از فولاد ضد زنگ و محافظت کامل در برابر مایعات، گرد و غبار و انواع آلاینده‌ها ساخته شده‌اند، مناسب کار در محیط‌های آلوده و مرطوب هستند.
لرزاننده‌های ضد انفجار سری MVT، MVTX برای استفاده در فرآیندهای صنعتی در محیط بالقوه انفجاری طراحی شده‌اند. محفظه این سری ویبراتورها ضخیم‌تر و دارای و اتصالات تقویت‌شده برای جلوگیری از نشت جرقه‌های درون یبراتور به محیط اطراف است. این محصولات دارای علائم UL، cUL، ATEX و IECEx هستند. ویبراتورهای سریCDX هم از نوع ضد انفجار هستند و نیروی گریز از مرکز آن‌ها تا 220kN می‌رسد.
سری MICRO برای کاربرد پیوسته در فرآیندهایی نیروی گریز از مرکز کمی نیاز است، ساخته می‌شوند این سری از ویبراتورها در کاربردهای متنعی از جمله صنایع غذایی، حمل و نقل، غربالگری، اندازه‌گیری، شیمیایی، داروسازی، بسته‌بندی و اتوماسیون کاربرد دارند.
Flanged electric vibrators
ویبراتورهای سری MTF دارای ویبراتور عمودی و فلنج جانبی جهت نصب در بالای تجهیز و با وزنه‌های غیرمتعارف لایه‌ای یا گیره‌دار عرضه می‌شوند که تنظیم آن به‌ویژه آسان است. سری MTF جدیدترین ویرایش استانداردهای بین‌المللی IEC و EN را پوشش می‌دهد و برای استفاده در محیط‌های با خطر انفجار یا حاوی ذرات قابل انفجار مناسب است.
سری MTF-E برای استفاده در فرآیندهای صنعتی در محیط‌هایی با گازهای بالقوه انفجاری و مطابق با دستورالعمل ATEX (94/9/CE) طراحی شده است. به طور خاص، سری MTF-E را می توان در مکان‌هایی با شرایط 1 و 2 (گاز) و مناطق 21 و 22 (گرد و غبار) استفاده کرد.
سری MVB و MVB-FLC از ویبراتورهای عمودی با فلنج جانبی و شفتی در دو طرف ویبراتورتشکیل شده است و معمولاً در سرندهای سایز متوسط و بزرگ استفاده می‌شوند و در 4 نسخه مختلف با توجه وزنه‌های آنبالانس آن‌ها، ارائه می‌شوند. سری VB مشابه این سری است ولی با فلنج مخروطی دوتایی ارائه می‌شوند و برای محیط‌های انفجاری مناسب هستند.
تجهیزات ویبراتور و درایو ارتعاشی: اکسایتر ارتعاش خطی
اکسایترهای مکانیکی آنبالانس جهت ایجاد حرکت خطی در دستگاههای ارتعاشی سایز متوسط و بزرگ و بهرهبرداری ایمن در عملیات پیوسته با حداکثر نیروی گریز از مرکز، ساخته شده‌اند. برای به دست آوردن گشتاور کاری بالاتر، می توان از چندین اکسایتر به صورت موازی در یک خط استفاده کرد.
فیتکو اکسایترهای ارتعاش خطی را از دو سازندۀ تراز اول جهان در این عرصه یعنی شرکتهای اویتک و ایتال‌ویبراس تأمین میکنیم.
اکسایترهای حرکت خطی سری VU ایتال‌ویبراس برای ماشین‌های ارتعاشی با سایز متوسط و بزرگ طراحی شده‌اند. طراحی نوین، عملکرد بهینه، نویز کم، طول عمر زیاد از مشخصات این اکسایتر است. به‌منظور دستیابی به نیروهای گریز از مرکز بیشتر را میتوان با استفاده از شفت‌های کاردان به یکدیگر متصل کرد.
سیستم تحریک اکسایتر توسط یک محرک خارجی که توسط نوعی از کوپلینگ به شفت اکسایتر متصل می‌شود، انجام می‌گیرد. محرک خارجی می‌تواند یک الکتروموتور، یک موتور هیدرولیک یا موتور دیگری باشد.
این اکسایتر از بدنه مرکزی با 4 برینگ که از دو شفت سنکرون شده توسط دو چرخ‌دنده تشکیل شده است. وزنه‌های خارج از مرکز در انتهای هر دو شفت نصب می‌شوند. شفت‌ها در دو جهت مخالف می‌چرخند و در نتیجه نیروی گریز از مرکزی در یک جهت و عمود بر سطح محل نصب اکسایتر تولید می‌شود. نیروی گریز از مرکز ایجاد شده تا میزان 453 کیلو نیوتن قابل حصول است. دمای محیط عملکرد این اکسایتر از -40 درجه سانتیگراد تا +70 درجه سانتیگراد است. نصب باید به گونه‌ای باشد که شفت اکسایتر در موقعیت افقی قرار گیرد.

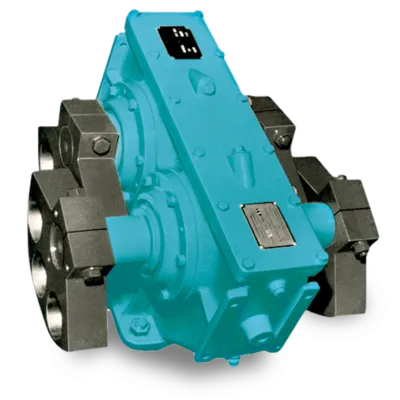

اکسایترهای AviteQ
اکسایترهای اویتک با دو شافت نصب شده در چهار رولبرینگ توسط دو چرخ‌دنده، همگام می شوند. وزنه های لنگ (نامتعادل) نصب شده بر روی دو سر شافت توسط یک درایو بیرونی (الکتروموتور، موتور هیدرولیکی و مانند آن‌ها) به حرکت در می‌آیند و ارتعاشات یک سویه ایجاد می‌کنند. نیروی گریز از مرکز این اکسایترهای مکانیکی در مدل‌های مختلف تا بیش از 450 کیلونیوتن نیز می‌رسد.
مزایا و ویژگی‌های اکسایتر‌ها
- دوام فوق العاده،
- عمر طولانیهمراه با کارکرد نرم و روان،
- نیاز کم به تعمیر و نگهداری در عملیات پیوسته،
- نویز اندک،
پروژه ها یا سوابق کاری مرتبط با ویبراتور و درایو ارتعاشی
| نام پروژه | نوع دستگاه | تعداد |
|---|---|---|
| مس سرچشمه | سرند های سری F –ناحیه تغلیظ | 15 دستگاه |
| فولاد مبارکه اصفهان | سرندهای سری F-ناحیه کاردامپر | 1 دستگاه |
| فولاد خوزستان | سرندهای سری XL-واحد گندله سازی | 7دستگاه |
| فولاد مبارکه اصفهان | سرندهای سری F-واحد نورد فولاد سبا | 2 دستگاه |
| مجتمع فولاد خوزستان | فیدر ارتعاشی-برای مواد DRI | 4 دستگاه |
| مجتمع فولاد خوزستان | فیدر ارتعاشی-ناحیه احیا | 2 دستگاه |
| پتروشیمی خراسان | سرند های سری F | 2 دستگاه |
| فولاد خوزستان،مس سرچشمه رفسنجان کرمان،پتروشیمی خراسان | لوازم یدکی | پارتهای متنوع |
| گندله سازی سه چاهون | سرند سری XL | 2 دستگاه |
| گندله سازی سه چاهون | گریزلی | 2 دستگاه |
