سرند ارتعاشی
تامین انواع سرند ارتعاشی در فیتکو
سرندهای صنعتی ارتعاشی را برحسب کاربردهای آن میتوان در رده‌های کلی زیر تقسیم‌بندی کرد:
- سرندهای اسکالپر
- سرندهای دانه‌بندی
- سرندهای شتشو
- سرندهای غلتکی
- سرندهای گریزلی
فیتکو سال‌ها نماینده‌ی رسمی محصولات شرکت Haver & Boecker Niagara آلمان در ایران بوده است. برای پیشنهاد مناسبترین تجهیزات سرندکنی برای هر پروژه یا واحد صنعتی، کارشناسان فیتکو نخست نیازهای فرآیند، مانند ویژگی‌های مواد و جانمایی نصب را به دقت تجزیه و تحلیل می‌کنند. اصلی‌ترین کلاس‌های سرندهای نیاگارا به شرح زیر است:
- XL-CLASS
- N-CLASS
- F-CLASS
- T-CLASS
- L-CLASS
با انتخاب سرند مناسبِ و دارای فنآوری پیشرفته این تجهیزات از همه دردسرها و مشکلاتی که در حین کار برای بخش عمده‌ای از سرندهای صنعتی پدید میآیند- مانند عدم جداسازی و دانه بندی مناسب مواد، عدم ارتعاش مناسب در هنگام ورود مواد، تعویض دشوار توری و دک‌ها، سایش پیش از حد لاینرها و… به نحو اثربخشی پیشگیری می‌شود.
همکاری با برند Haver & Boecker در تامین سرند ارتعاشی
شرکت آلمانی هاور اند بوکر (HAVER & BOECKER) با ارائه انواع محصولات سرندکنی، فیدر، دیسک‌های گندله‌سازی، تجهیزات بسته‌بندی و انواع سنگ‌شکن‌ها، از پیشتازان طراحی و ساخت سیستمهای فرآوری مواد، بسته‌بندی و ذخیره‌سازی در سطح جهانی است. این شرکت با بیش از 70 سال تجربه و فروش بیش از 350،000 هزار محصول در صنایع معدنی، فلزی، شیمیایی، سیمان و صنایع غذایی؛ در رده برترین سازندگان جهانی این طیف از محصولات قرار دارد. دفتر مرکزی این شرکت در مونستر آلمان واقع شده و در حال حاضر دارای بیش از 50 شرکت تابعه در پنج قاره جهان، 2،870 پرسنل و 150 نمایندگی است.
برای پیشنهاد مناسبترین تجهیزات سرندکنی در هر پروژه یا واحد صنعتی، توجه به نیازهای فرآیندی، ویژگی مواد، جانمایی نصب و ... ضروری است. انتخاب بهینه با اتکا بر تجربه تیم مهندسی فروش شرکت مهندسی فکور بین‌الملل تهران (فیتکو)، پشتیبانی فنی متخصصان شرکت هاور اند بوکر و درک صحیح نیازها و بهره‌گیری از دانش و تجربیات تیم فنی مشتری میسر می‌شود.
فیتکو بعنوان نماینده رسمی و انحصاری هاوراند بوکر در ایران مفتخر است که در سالیان اخیر علاوه بر ارائه خدمات مشاوره مهندسی تعداد قابل توجهی از سرندهای هاور اند بوکر و تجهیزات جانبی آن را برای صنایع ایران تامین و خدمات پس از فروش آن را نیز به مشتریان ارزشمند خود ارائه کرده است.
مزایای سرند ارتعاشی
- استفاده از بافرهای لاستیکی برای کاهش میزان ارتعاش
- طراحی مناسب جهت جداسازی مواد حتی بیشتر از ظرفیت مجاز کار دستگاه بدون هیچ گونه توقف در خط و تخریب ماشین
- استفاده از سیستم تعلیق میلنگی برای کاهش تنش های عمودی و افقی
- استفاده از ایزولیشن فریم برای کاهش ارتعاش های عمودی
- افزایش عمر تعویض مش های سرند با استفاده از سیستم آبکاری جدید مش ها
خدمات مرتبط با سرند ارتعاشی از شرکت فیتکو
بازدیدهای دوره‌ای از تجهیز
گارانتی عملکرد
نظارت بر نصب و راه‌اندازی
بررسی و تحلیل دوره‌ای عملکرد سرند با ااستفاده از دستگاه Vibration Analyzer
ویژگی‌های عمومی سرند ارتعاشی
تقریبا تمامی سرندهای ساخت هاور اند بوکر دارای همه یا بخشی از گزینه‌های قابل انتخاب زیر هستند:
- لاینرها، باکس، صفحات جانبی و... از جنس پلی‌اورتان، جهت افزایش عمر قطعات
- سیستم اسپری آب جهت شتشو
- محفظه گرد و غبار جهت کاهش انتشار گرد و غبار در محیط
- سینی‌های توپدار یا Ball trays برای حداقل کردن چسبندگی‌ها و انسداد مش‌های سرند
- محفظه جمع آوری ذرات Under Size
انواع صفحات سرندکنی Haver and Boecker

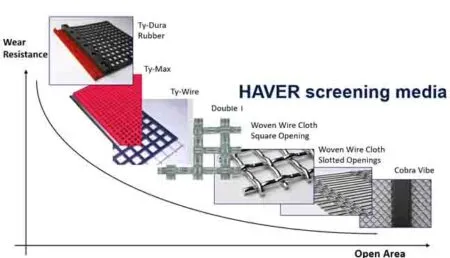

انواع مش‌های سرندکنی هاور اند بوکر
سیستم نصب سریع Ty-Rail™
سیستم Ty-Rail™ که به نام شرکت هاور اند بوکر ثبت اختراع شده است، زمان تعویض مش‌های سیستم سرندکنی را به نصف کاهش می‌دهد و زمان خواب سرند را که به شدت پرهزینه است، کاهش داده و علاوه بر آن، تعویض صفحات مش سرند را بسیار ساده ساخته است.

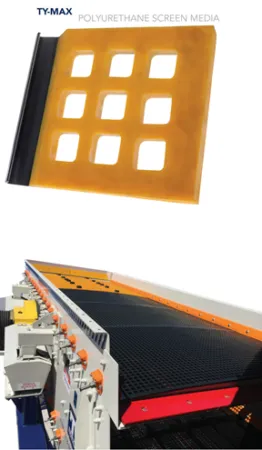

صفحات سرندکنی Ty-Max
این صفحات دارای ویژگی‌های زیر است:
- کاهش گرفتگی مش‌های سرند
- دهانه های پخ‌دار موجب کاهش چسبندگی می‌شوند
- این صفحات از جنس پلی‌اورتان هستند و ماندگاری آن‌ها 7 تا 9 برابر بیشتر از مش‌های سیمی است
- نصب آن‌ها نیازمند هیچ تغییری در دک سرند یا هیچ تجهیز اضافه دیگری نیست
- برای تحمل بارهای سنگین و سخت در شرایط مرطوب یا خشک مناسب هستند
- ایجاد صدای کمتر
صفحات سرندکنی TY-WIRE
تغییر تکنولوژی از توری‌های متعارف به پلی‌اورتان تغییری بزرگ است. مش‌های TY-WIRE نسبت به مش‌های پلی‌اورتان سطح باز بیشتر و وزن کمتری داشته و به این جهت عملکرد را به نحو قابل توجهی افزایش می‌دهد.
- این نوع مش ها 4 تا 7 برابر توری‌های سیمی عمر مفید دارند و عملا عملکردی مشابه مش‌های پلی‌اورتان اما با تامین فضای باز بیشتر، ارائه می‌کنند
- دهانه های پخ‌دار موجب کاهش چسبندگی می‌شوند
- برای تحمل بارهای سنگین و سخت در شرایط مرطوب یا خشک مناسب هستند.
- صدای کمتری تولید می‌کنند
مدل‌های مختلف سرندهای ارتعاشی ارائه شده از فیتکو

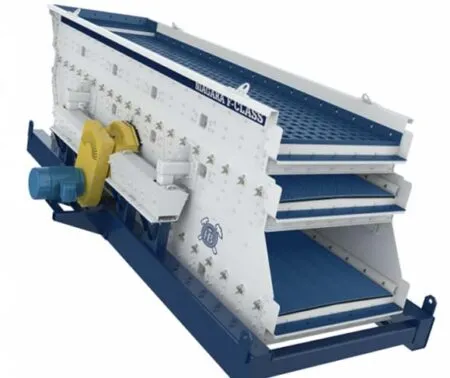

سرندهای سری F
این سری از سرندهای ارتعاشی نوین با ایجاد شتاب ثابت، تعمیر و نگهداری ساده، حداکثر کارایی و طول عمر، عملکرد عالی در طبقه‌بندی مواد، جلوگیری از تشکیل رسوب و کور شدن چشمههای سرند، عملکردی منحصر به فرد را فراهم ساخته است.
کاربردها
سری F برای مصارف متنوع از جمله اسکالپینگ، غبارگیری و دانه بندی تر و خشک کاربرد دارد.
صفحه سرندکنی
ترکیب توری‌های روی دک در افزایش تولید و طولانی شدن عمر این صفحات موثر است. جهت افزایش راندمان سرند و عمر صفحات، پنل‌های پلی اورتان Ty-Max در محل تغذیه و سایر نقاط با توری‌های هیبریدی Ty-Wire پوشانده شده‌اند.
ویژگیها و مزایای سرندهای کلاس F
- قابلیت بالانس سریع و آسان
- دارای شافت با لنگ دوبل (DOUBLE ECCENTRIC SHAFT) به منظور بهبود عملکرد و افزایش طول عمر دستگاه
- طراحی ماژولار
- استفاده از بافرهای لاستیکی برای کاهش تکانهای جانبی و عملکرد نرمتر دستگاه،
- قابلیت کنترل دانه‌بندی با استفاده از انواع صفحات مش
- سیستم منحصر به فرد ریلی برای نصب صفحات مش: سرندهای ارتعاشی کلاس F مجهز به سیستم Ty-Rail™ هستند که زمان تعویض صفحه سرند و مدت توقف خط را کاهش و بهرهوری را بهبود میبخشد

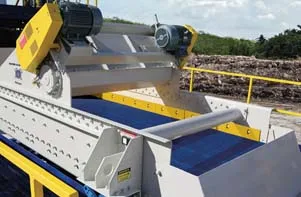

سرند خطی کلاس L
این سری از سرندهای افقی نیاگارا برای ایجاد حرکت خطی، تعمیر و نگهداری آسان و بدون وجود تسمه یا چرخ‌دنده‌های نیازمند تعویض، ارائه شده‌اند و برای کاربردهای متوسط مناسب هستند. از مصارف متداول این سرندها، میتوان به دانه‌بندی خشک و تر و آبگیری اشاره کرد.
کاربردها: برای دانه بندی خشک و تر و آبگیری
ویژگیها و مزایای سرند خطی کلاس L
طراحی قابل سفارشی برای دک‌ها و بدنه برای انواع کاربردها.
- امکان طراحی سرند با طبقات متعدد
- دارای سیستم محرکه بهصورت بالاسری با شفت دوگانه و موتورهای اتصال مستقیم که امکان ترکیبات چندگانه‌ی سرعت و طول ضربه را فراهم کرده است
- سفارشیسازی دک‌ها در انواع خمیده (موزی) یا مسطح جهت جای دادن کمابیش هر ترکیبی از مدیای سرند با کشش جانبی یا مدولار در خود
- سینی های توپدار یا Ball trays برای حداقل کردن چسبندگی‌ها و انسداد مش‌های سرند

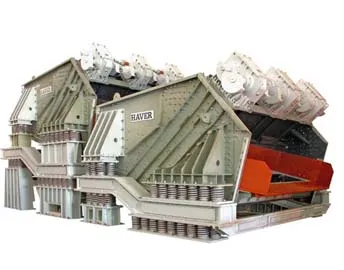

سرند خطی با ظرفیت بالا کلاس XL
این سری سرندها بالاترین ظرفیت را در میان سرندهای هاور اند بوکر داراست و ظرفیت برخی انواع آن تا 15هزار تن بر ساعت می‌رسد.
سرند ارتعاشی کلاس XL نیاگارا فناوری درایو اکسایتری را با بدنهای بزرگ برای خطوط تولید با ظرفیت بالا ترکیب و ارائه کرده است. این سرندها برای دانه‌بندی تر و خشک، آبگیری و در خروجی آسیاب نیمه خودشکن(SAG Mill) و آسیاب غلطکی فشار بالا (HPGR) کاربرد دارند. ظرفیت و مشخصات اصلی انواع این کلاس از سرند در جدول زیر ارائه شده است.
ارتعاش تولید شده در این سرندها مبتنی بر اکسایترهایی با تحریک الکتروموتورهای بیرونی استکه مجهز به کوپلینگ‌هایی با اتصال ساده هستند که علاوه بر کاهش زمان لازم برای تعمیر و نگاهداری تجهیز، پایداری آن را نیز حداکثر می‌نماید.
ترکیب توری‌های روی دک در افزایش تولید و طولانی شدن عمر این صفحات موثر است. در این کلاس نیز، جهت افزایش راندمان سرند و عمر صفحات، پنل‌های پلی اورتان Ty-Max در محل تغذیه و سایر نقاط با توری‌های هیبریدی Ty-Wire پوشانده شده‌اند.
کاربردها: برای دانه بندی تر و خشک، آبگیری و خروجی آسیاب
ویژگیها و مزایای سرند خطی با ظرفیت بالا کلاس XL
- دک‌های بزرگ برای به حداکثر رساندن نرخ خوراک دهی
- طراحی بهینۀ بدنه مخصوص هر کاربرد مطابق با نیاز مشتری به کمک روش اجزای محدود (FEM)
- سیستم محرکۀ اکسایتری قابل اتکا با فواصل تعمیر و نگهداری بسیار طولانی مدت
- قابلیت سفارشی سازی دک‌ها در شکلهای خمیده (موزی) یا مسطح مناسب برای کمابیش هر انواع مدیای سرند با کشش جانبی یا مدولار
سرند شیبدار لنگ (خارج از مرکز) کلاس N
این سری از سرندهای نیاگارا با توجه به ارتقای کارایی و راندمان، عملیات واحدهای خردایش و سرندکنی را بهینه میسازد. تعداد دک‌های سرند از 1 تا 3 عدد می‌تواند متغیر باشد. سرند کلاس N به لطف طراحی پیشرفته متشکل از چهار برینگ، لرزش ساختاری را کمینه می‌کند.همچنین این سری سرندها در شرایطی که نرخ خوراکدهی مواد دارای نوسان شود، شتاب را ثابت نگه می‌دارد.
کاربردها
اسکالپینگ اولیه مواد درشت دانه و مرطوب و چسبنده با نرخ فید بالا و یا ناپیوسته، دانه‌بندی مواد به شدت کثیف در صنایع معدنی، صنایع بازیافت و شیمیایی.
ویژگیها و مزایای سرند شیبدار لنگ کلاس N
- عرض از 1200 تا 3000 میلی‌متر و طول از 2000 تا 8000 میلی‌متر،
- خروجی تا 3000 تن در ساعت
- اندازۀ برش از 16 تا 350 میلی متر
- تعادل پویا جهت کمینه کردن بارهای دینامیکی و مجهز بودن به بافرهای لاستیکی بسیار کشسان که انتقال ارتعاشات را به شاسی و سازه را به حداقل می‌رساند
- تعمیر و نگهداری آسان و طراحی مدولار
- برینگ‌های قوی در داخل بافرهای لاستیکی جهت ثابت نگه داشتن شتاب تحت بارهای شدید
- بهرهوری بالا و کاهش احتمال گرفتگی و کور شدن چشمههای سرند و توقف خط
سرند شیبدار کلاس T
این خانواده از سرندهای ارتعاشی برای انواع کاربردهای مختلف تطبیق پذیری بالایی دارد و کمابیش سرندی همه کاره است. نصب دو برینگ هم مرکز، دامنه‌ای از سرعت‌ها و ترکیبات حرکتی را ممکن ساخته است. این کلاس سرند طیفی از ترکیبات سرعت و کورس را برای انواع بارها و تناژهای مختلف فراهم می‌کند.
کاربردها: سرندکنی اولیه، دانه بندی تر و خشک و غبارگیری
ویژگیها و مزایای سرند شیبدار هممرکز کلاس T
- دارای بدنه‌ی مقاوم و صفحات جانبی بدون جوش که طول عمر دستگاه را بیشتر می‌کند
- دک‌های موزی و مسطح برای هر ترکیبی از مدیا قابلیت سفارشیسازی دارند
- دستگاههای دارای دک موزی شکل مجهز به سیستم کشش سریع Ty-Rail هستند تا مدت زمان تعویض صفحه‌ی مش سرند به نصف رسیده و هزینههای خواب خط کاهش یابد
سرند شیبدار با بهره‌گیری از نیروی گرانش در جابجایی مواد انرژی کمتری مصرف کرده و این شیب می‌تواند موجب افزایش ظرفیت سرند شده و علاوه بر آن، مش‌ها با احتمال کمتری دچار چسبندگی خواهند شد.

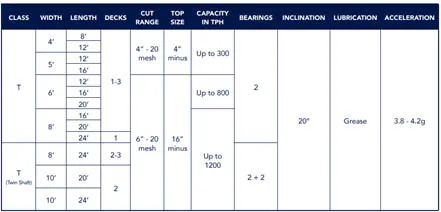

ظرفیت و ابعاد سرندهای کلاس T
سرندهای ذرات میکرونیزه (Fine Line)
این سری از سرندها، راه‌کاری خلاقانه برای دانه‌بندی مواد میکرونیزه در اختیار مشتریان می‌گذارند و در صنایعی مانند مواد معدنی و شیمیایی به وفور کاربرد دارند. اندازه برش این سرندها از ۱۰۰ میکرومتر تا ۳ میلی‌متر است و با طراحی ماجولار آن، تعداد دک‌های سرند تا سه طبقه قابل افزایش است.
فیدر موجود در این سرندها با محفظه سرندکنی یکپارچه بوده و امکان توزیع یکسان مواد در تمام سطح سرند را مهیا می‌کند.
مزایای سرندهای میکرونیزه
- جابجایی سریع و آسان صفحات سرندکنی
- اجرای سیکل‌های تمیز کردن صفحات سرند کنی با سرعت 4800 rpm
- دستیابی تا شتاب 14g در حین سرند کردن
- صفحه نفوذ ناپذیر در مقابل ذرات غبار تا 80 میکرومتر
- حداقل مصرف انرژی کمتر از 5/0 کیلو وات ساعت به ازای هر تن مواد ورودی
مشخصات انواع سرندهای میکرونیزه
پروژه ها یا سوابق کاری مرتبط با سرند ارتعاشی
| نام پروژه | نوع دستگاه | تعداد |
|---|---|---|
| مس سرچشمه | سرند های سری F –ناحیه تغلیظ | 15 دستگاه |
| فولاد مبارکه اصفهان | سرندهای سری F-ناحیه کاردامپر | 1 دستگاه |
| فولاد خوزستان | سرندهای سری XL-واحد گندله سازی | 7دستگاه |
| فولاد مبارکه اصفهان | سرندهای سری F-واحد نورد فولاد سبا | 2 دستگاه |
| مجتمع فولاد خوزستان | فیدر ارتعاشی-برای مواد DRI | 4 دستگاه |
| مجتمع فولاد خوزستان | فیدر ارتعاشی-ناحیه احیا | 2 دستگاه |
| پتروشیمی خراسان | سرند های سری F | 2 دستگاه |
| فولاد خوزستان،مس سرچشمه رفسنجان کرمان،پتروشیمی خراسان | لوازم یدکی | پارتهای متنوع |
| گندله سازی سه چاهون | سرند سری XL | 2 دستگاه |
| گندله سازی سه چاهون | گریزلی | 2 دستگاه |
